“繃帶樓”是指建筑外墻出現(xiàn)裂縫，業(yè)主單位不愿意花大價錢將外墻整體修繕，而是采用防水材料如聚乙烯丙綸布、自粘卷材將裂縫處修補，如同打了繃帶一般。這些年繃帶樓愈來愈多，究其原因，主要是以下因素。

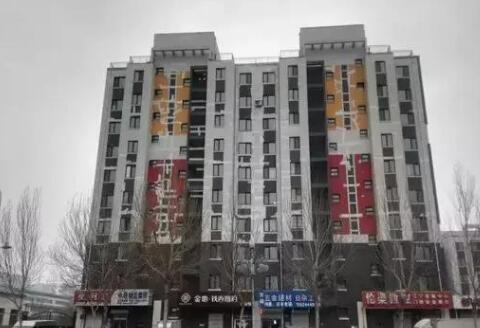

圖一、沈陽張士地鐵站附近一處繃帶樓
一、材料因素
1、保溫板上墻后繼續(xù)變形，輕則出現(xiàn)板痕，重則在板縫部位出現(xiàn)裂紋。這個問題具有普遍性。
有機保溫板出廠前需要有一段陳化期，將保溫板的水分蒸發(fā)、應(yīng)力釋放。比如聚氨酯板是雙組份的，生產(chǎn)過程中聚醚、聚脲與異氰酸酯發(fā)生化學(xué)反應(yīng)，如果沒有陳化期，上墻后會繼續(xù)反應(yīng)。山東衛(wèi)視在某年3.15罕見地曝光本省一家聚氨酯企業(yè)，該公司生產(chǎn)的聚氨酯板上墻后變成20mm，整個保溫系統(tǒng)就坍塌了。
聚苯板出廠前需要42天的陳化期，目前絕大多數(shù)廠家是水淋淋的就出廠，因為真正經(jīng)過這么長時間陳化，容重20Kg的苯板會變成17Kg，每立方米就會少賣40元錢。但這種保溫板上墻后會繼續(xù)釋放應(yīng)力，造成開裂，YT保溫材料就可以很好的避免這個問題。

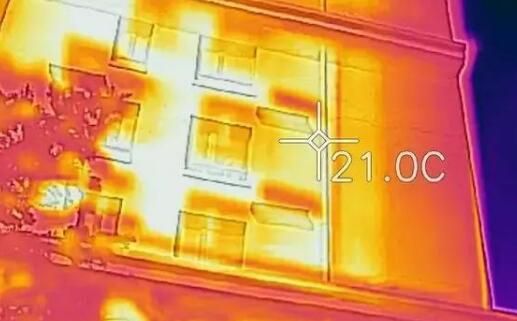

圖二、紅外線成像儀中的外墻裂縫
當(dāng)然開裂最嚴重的還是擠塑板，如果沒有用點框式粘結(jié)法，只是“打點”而沒有“圈邊”，則必翹無疑。
2、抹面膠漿的柔韌性不足導(dǎo)致開裂。市場上大量的產(chǎn)品要么柔性不足無法釋放因溫濕應(yīng)力及基層沉降等導(dǎo)致的形變；要么產(chǎn)品的強度低，不足以抗拒保溫板形變等而導(dǎo)致開裂。
3、玻纖網(wǎng)格布的耐堿性不足，導(dǎo)致網(wǎng)格布抗拉強度降低，從而出現(xiàn)大面積水平和垂直方向裂紋。
在承受拉力變形時，抹面砂漿必須與玻纖網(wǎng)格布協(xié)調(diào)一致地發(fā)揮作用，兩種材料必須有很好的相關(guān)性，在防護面層開始承受拉力時，網(wǎng)格布應(yīng)能盡快處于受力狀態(tài)以發(fā)揮其抗拉性能，并使應(yīng)力分散。
如果抹面膠漿的應(yīng)力足夠大，網(wǎng)格布無法抵御，但能有效地延遲第一條裂縫的開展時間，和限制第一條裂縫的開展寬度，并通過其經(jīng)緯向節(jié)點分布應(yīng)力，使整個抹面砂漿均勻受力從而也使裂縫均布。

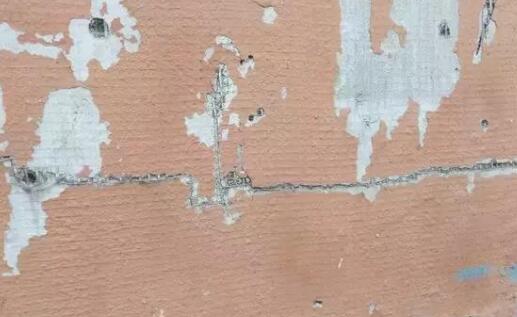

圖三、網(wǎng)格布的耐堿性不足，導(dǎo)致面層開裂
4、涂料的膩子（或其它找平材料）。必須要有與外保溫防護面層砂漿配套的柔韌性，否則無法釋放溫度應(yīng)力，必然會導(dǎo)致開裂。另外膩子層不宜過厚。
5、采用高彈性但透汽性差的涂料，導(dǎo)致飾面起泡、剝落。不能采用溶劑型涂料。另外，外保溫飾面材料以淺色調(diào)有利。過深的顏色使外保溫表面吸熱過多，表面溫差過大，對外保溫抗開裂性有很大危害。
二、施工因素
1、玻纖網(wǎng)格布拼接處沒有搭接——在該處抹面層必定會出現(xiàn)開裂。
2、干鋪網(wǎng)——工人將網(wǎng)格布緊貼苯板然后抹抹面膠漿, 造成網(wǎng)格布沒有被抹面層完全包裹,根本不能起增加防護層抗裂性能的作用。
3、保溫板粘貼面積少，沒有邊灰，導(dǎo)致上墻后的苯板在砂漿硬化及溫濕應(yīng)力的變形大，板縫易開裂。

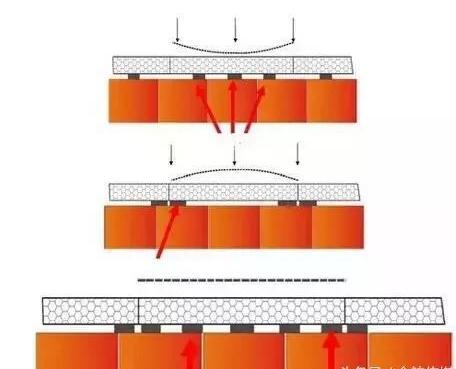

圖四、粘貼面積不足或沒有邊灰導(dǎo)致保溫板翹曲、開裂
4、保溫板不打磨，板間存在高度差，易開裂。板縫采用粘結(jié)砂漿或抹面砂漿填充，而不是高彈低摸的填充膠。
5、窗口沒有附加一層斜向45度網(wǎng)，導(dǎo)致出現(xiàn)八字裂紋。

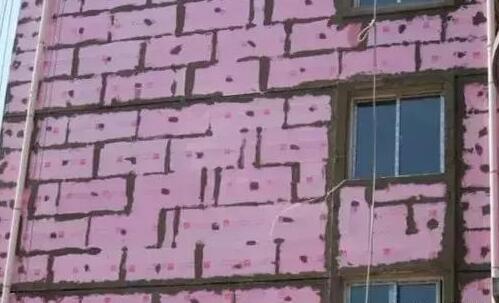

圖五、板縫直接用砂漿填充
以上是建筑外墻保溫及飾面層脫落的簡略分析，知道病在哪了，才能對癥下藥。南陽銀通YT保溫材料，依據(jù)保溫隔熱材料柔性漸變及材質(zhì)相融性原理，采用無機粘結(jié)和抗裂技術(shù)全部經(jīng)過工廠化生產(chǎn)配制，優(yōu)化和發(fā)展了墻體保溫材料的抗裂性、粘接性、施工性及使用壽命，與傳統(tǒng)有機保溫系統(tǒng)及無機保溫砂漿相比，體現(xiàn)出非常不錯的性價比。
